Cadence16.5

Cadence软件是电脑上的一款专为设计师打造的电路设计软件，软件里你可以自己的团队提供全面的支持，让你可以实现最高的生产力以及最高的效果，让你可以设计出成功的硅片产品，有需要的用户快来下载Cadence电脑版软件吧！

Cadence软件介绍

一、 Allegro PCB Designer

二、Allegro Design Authoring

三、Cadence OrCAD Capture CIS

四、Cadence OrCAD PCB Designer

Cadence软件特色

1、图形化、平面化和层次化设计能力提高了原理图设计效率;

2、与强大的元件信息系统(CIS)高度集成，促进优选器件和已有器件库的重用，可以加快原理图设计进程，降低项目成本;

3、便于查找元件，并与MRP、ERP、PDM数据库实现高度集成;

4、为用户提供超过200万的免费元件库，便于灵活选择设计元件;

5、集中管理物料编号和器件信息;

6、可进行数据流程、封装以及互联的在线设计规则检查;

7、用户可以对元件、连线、网络、引脚和标题框进行灵活的编辑和定义;

8、可以导入和导出所有常用的设计文件格式;

9、宏记录器可用于复杂的原理图编辑和定制过程的录制。

10、对模拟电路不仅可进行直流、交流、瞬态等基本电路特性分析，而且可进行参数扫描分析和统计分析。

Cadence软件使用方法

原理图编辑环境的设置方法

1、首先打开原理图编辑界面，“开始”→“所有程序”→“Cadence” →“Release 16.3” →“Design Entry CIS”，弹出Cadence Product Choices选项框，编辑原理图我们选第一项“orCAD Capture”，这样我们就进入了原理图编辑界面，在未对其设置之前，全部参数都是默认的;

2、要对参数进行个性化设置，首先就是对图纸参数就行修改了。“Options”→“Preferences…”弹出了图纸设置对话框，可以修改“Miscellaneous”“Text Editor”“Board Simulation”“Colors/Print”“Grid Display”“Pan and Zoom”“Select”等七大选项;

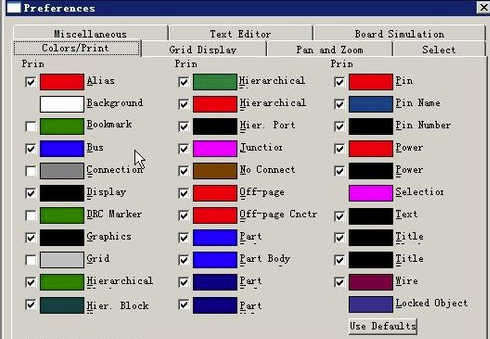

3、Colors/Print选项卡是设置各种打印的颜色和原理图件的颜色，我们可以选择自己喜欢的颜色，在这里我们采用默认颜色，不做修改;

4、Grid Display是设置格点选项，我们可以对格点的显示，显示状态等分别设置，左边的区域是对原理图编辑工作区设置的，而右边部分则是对编辑元件的设置;

5、Miscellaneous是对杂项的设置，譬如自动存盘，填充等。这里特别说明一点，选项Wire Drag如果不勾选的话，那么不同元器件的引脚不能通过0距离自动连接，建议勾选;

6、其他选项卡Board Simulation电路板仿真、Pan and Zoom缩放窗口的设置比例、Select选取图件模式、Text Editor文字编辑等我们都可以自己尝试修改自己喜欢的风格。

小编点评

软件可以很好的提高用户的设计效率，让你可以轻松的查找元件，集中的管理物料编号以及器件信息，有需要的用户快来下载软件试试吧！
